1、系統概述

對壓路機進行無破壞改造，通過對安裝了車載感應器的壓路機所發出的信息進行作業質量數據采集和分析，基于北斗系統及RTK定位技術，使定位精度達到厘米級，第一時間把壓實質量反饋成簡單易懂的導航信息畫面反饋到壓路機駕駛艙的平板電腦上，給駕駛員進行智能壓實導航，從而避免了漏壓、過壓等問題的發生。該系統要求分別采集和分析反饋壓實軌跡、壓實遍數，振幅、振頻、速度、密實度等數據給駕駛員參考導航，最大化的節省施工成本的同時又保證了路基壓實質量。

所有施工過程數據通過無線網絡傳輸至云中心服務器并永久存儲，系統基于設計施工工藝多維度對施工數據進行深度分析，使施工質量數據以多種形式展示給管理者。管理者在任何能上網的地方都可隨時隨地查看施工質量數據，真正做到施工過程數據化、精準化、可視化。

2、系統原理

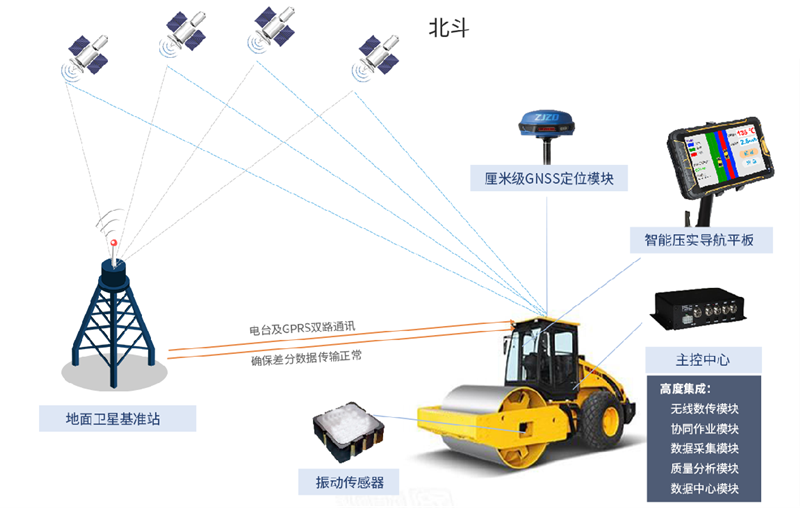

通過RTK差分?jǐn)?shù)據實現厘米級高精度定位，將壓實質量數據實施通過GPRS網絡傳輸至云中心，管理人員隨時隨地可上網查看 現場施工情況。

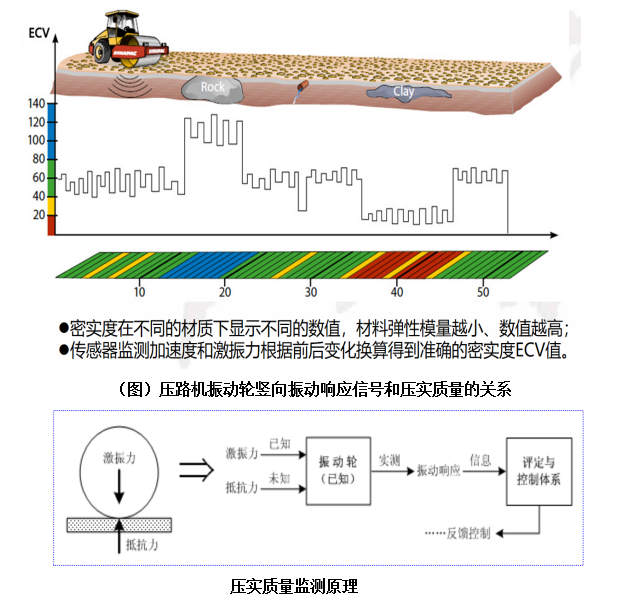

路基受到壓路機激振力會產生向上的抵抗力，振動傳感器采集激振力和抵抗力疊加波形信號并進行處理分析，將信號經過評定控制體系計算分析轉換密實度值（ECV），建立ECV與壓實度關系后就可用ECV評定壓實質量。通過大量試驗驗證測得的壓實度與ECV之間具有正相關性。結合國內外相關成果，通過對各種振動壓實機具和各種填料的大量試驗，驗證了ECV與壓實度之間在統計學意義上具有線性正相關關系。

系統特點

1、監測壓實遍數、振動數據、速度等施工數據,定位誤差<3cm。

2、現場所有壓路機之間可進行實時數據通訊，設備之間可以協同作業，現場作為一個有機整體進行管理，協同作業設備之間數據傳輸延誤<0.5s。

3、通過移動/電信/聯通網絡實時將監測到的壓實質量數據實時發送至云中心管理平臺。后臺界面記錄和存儲施工過程所有的數據，提供壓實遍數、速度、位置后臺查看，并為質量回溯提供數據支撐。

4、保證至少支持兩路不同協議傳輸接收基站差分?jǐn)?shù)據，確保在一路中斷的情況下，另一路仍然可以傳輸差分?jǐn)?shù)據至壓路機接收端，使得現場可在多種突然情況下仍能接收差分?jǐn)?shù)據，從而達到厘米級定位。

5、若遇特殊情況網絡中斷，所有數據需保存在本地?cái)?shù)據庫，網絡恢復正常數據自動補傳至云中心，保證監測施工過程數據的完整性。

6、在壓路機操作室為操作手顯示當前作業面壓實質量，做智能化壓實導航，既能顯示當前作業面壓實質量情況（以不同顏色表示不同質量參數），同時顯示自身以及其他壓路機位置，為操作手直觀的導航信息，避免漏壓的情況發生。車載平板為操作手提供壓實導航，數據延遲不可高于1秒。

7、平臺可通過樁號查看任一施工區域壓實質量

8、要求可查看任一天的歷史施工過程數據，壓實過程無損回放

9、可通過平臺查看隨時查看任一作業區域的實時施工情況，動畫模擬展示，管理更便捷

10、所有硬件組件防護等級達到IP65以上。
