1、系統概述

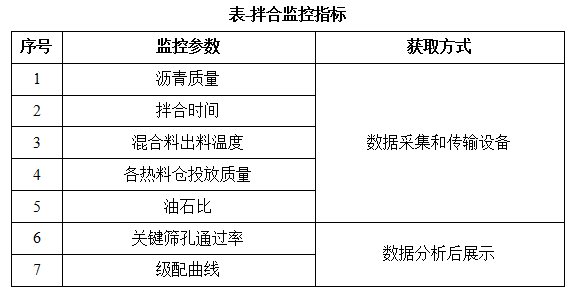

對關鍵數據進行采集和實時傳輸，經云端服務器分析處理后在網頁上展示，具體監控指標見下表，生產指標在線監控，實時了解后場狀況，提供成本、質量、進度共同控制決策基礎；提供歷史查詢功能，可以對生產情況進行追溯；提供分析預警機制，并及時將報警信息通知給現場管理人員；對生產數據形成小結和報表，分類匯總生產混合料各關鍵指標的情況

2、系統原理

本系統的結構如下圖。通過在拌合樓控制室安裝數據采集設備實時獲取各關鍵指標，通過4G無線網絡上傳至云端數據庫，處理分析之后展示在PC客戶端和現場移動端（手機、平板電腦等）。系統還配備智能預警系統，一旦發現數據超標可以及時通過短信方式通知現場施工人員。

3、系統介紹

（1）硬件設備

拌和樓數據采集系統主要應用于拌和樓生產后場，本系統利用數據傳輸單元（DTU）和工控機，自行研發了數據采集終端，并配置相應的軟件，實現對拌和樓生產數據的實時采集和傳輸。

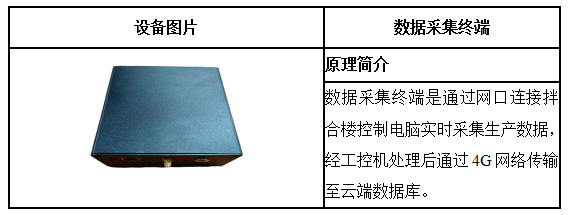

數據采集終端的特性介紹詳見下表：

（2）軟件設計

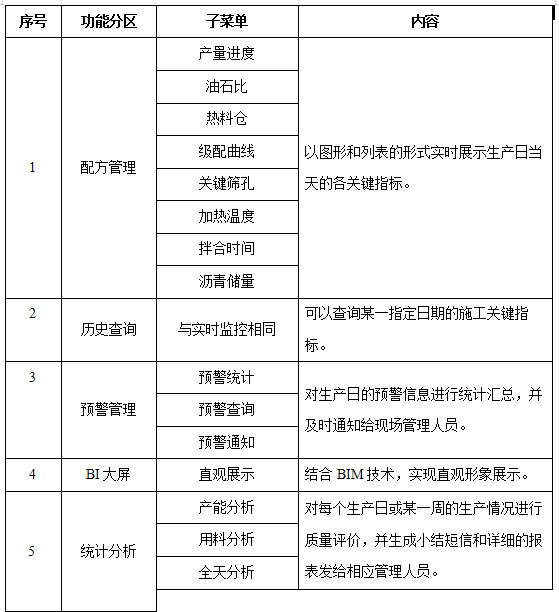

拌合樓網頁端展示主要包括：實時監控、歷史查詢、預警管理和生產報表等四大導航功能，具體功能介紹如下表。

4、系統特點

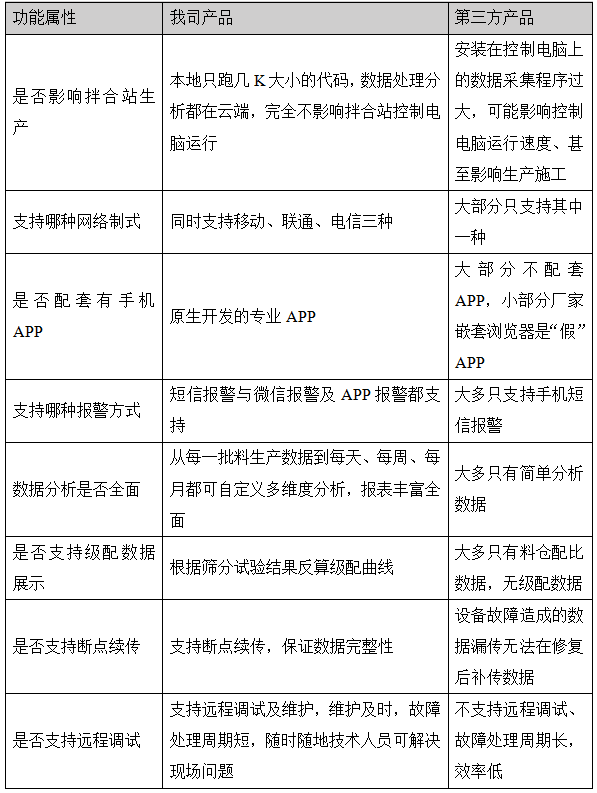

功能優勢：

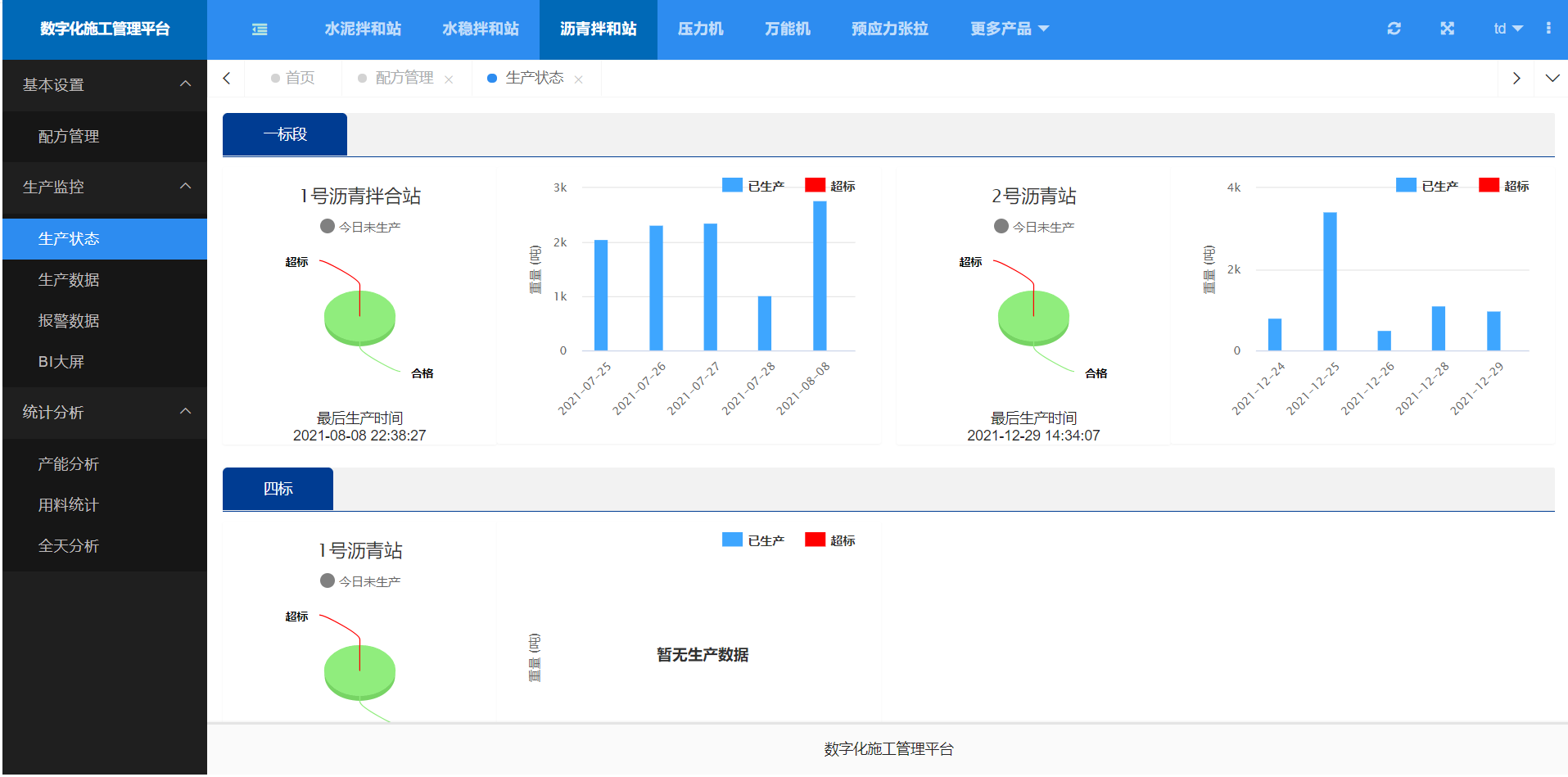

網頁端展示主要包括：

生產狀態監控；生產數據監控；歷史數據統計；預警管理；圖表統計；全天生產統計；報警數據監控；報警日志等功能。

需分析展示展示產量、油石比波動曲線、熱料倉、級配曲線圖、關鍵篩孔通過率曲線、溫度波動曲線、拌合時間等數據。

產品性能優勢：

數據采集終端(硬件)性能：

1、數據采集頻率1秒/次

2、數據傳輸頻率3秒/次

3、短信報警響應時間；≤10秒（網絡正常）

4、硬件終端需支持移動、電信、聯通三種網絡制式；并且同時支持2G/3G/4G三種網絡

5、支持斷點續傳，保證斷網情況數據不丟失

6、系統數據采集端及平臺端均需支持命令遠程調試，保證系統故障在最短時間內恢復。

7、GPRS掉線，恢復后立即傳送，不丟數據。

8、終端硬件GPRS掉線自動重撥，永遠在線。

9、支持TCP及UDP數據鏈路傳輸，并且TCP、UDP協議均支持壓縮傳送以節約流量。

10、工作電壓：DC12V/90mA（DC5V～DC36V）

11、使用環境：工作-25℃～75℃，存儲-40℃～85℃，相對濕度5%～95%（不凝結）

12、采用工業級處理器；

13、低功耗（睡眠、停機和待機模式）；

14、寬溫（-40℃－+85℃工作范圍）；高達12位的ADC轉化精度（1us的轉換時間）；抗  干擾能力強；兼容5V電壓輸入；

15、數據重捕獲時間0.1秒；熱啟動1秒；冷啟動35秒；

16、硬件終端外形材料：鋁合金

17、通訊接口：RJ45
