橋梁結構基礎的穩定，是確保橋梁安全運營的前提，橋梁的沉降會給橋梁結構造成多方面不利影響。過大沉降會引起橋梁結構產生過大的附加內力、橋梁線形的惡化以及橋梁附屬設施（支座、伸縮縫、欄桿等）的損壞。

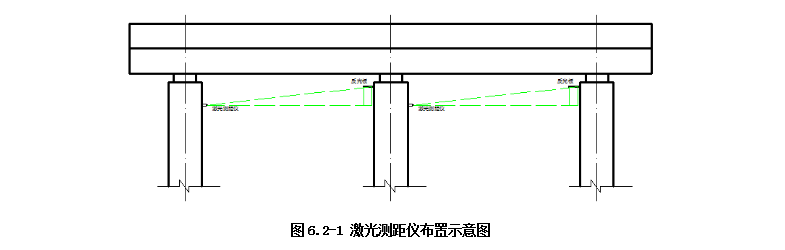

1.1-1測點布設

橋墩沉降采用激光測距儀進行監測。安裝在監測橋墩相鄰的橋墩處，具體高度可根據實際情況確定。

1.2-1監測設備

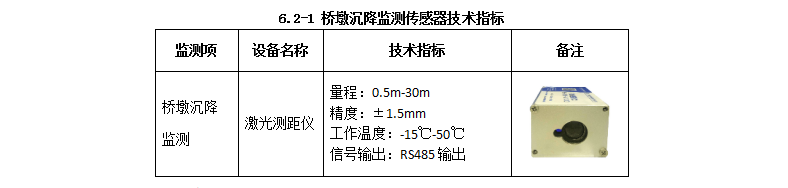

橋墩沉降采用激光測距儀，激光測距儀具有測量速度快、測量精度高、產品體積小，使用方便等特點，可運用于隧道拱頂沉降及收斂、橋墩沉降監測，具體參數指標如下所示。

1.3-1監測原理

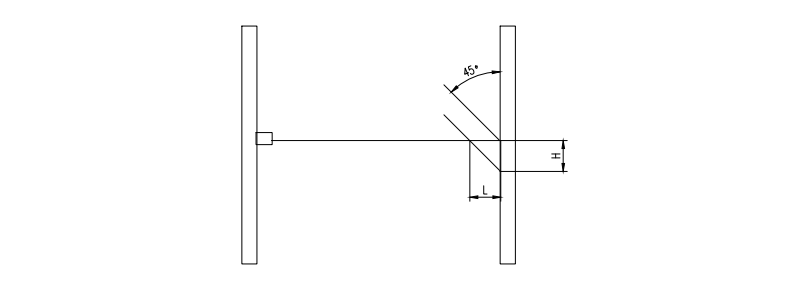

使用一塊擋板，將其與被測橋墩固定成45°角，激光水平照射到這塊擋板上，如果所示，橋墩沉降剛好等于激光測距儀的變化量。注意擋板安裝時需要借助全站儀確定其安裝位置。

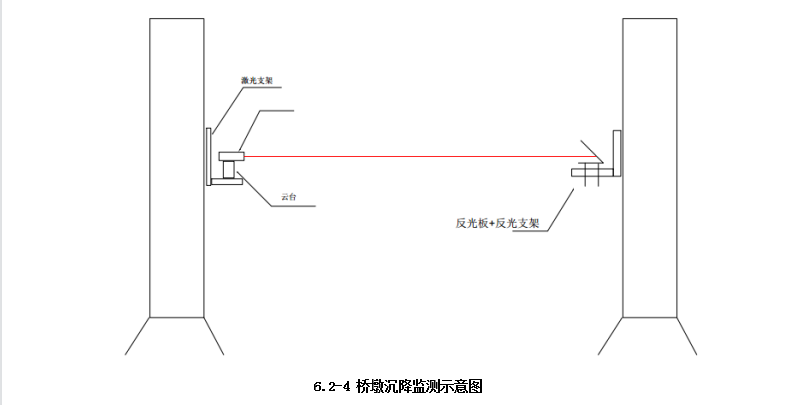

1.4-1設備安裝

①將激光測距儀支架放置于橋墩安裝點位置，并利用記號筆標出鉆孔位置。

②用電錘打孔，并且安裝好激光測距儀支架。

③在激光測距儀支架上固定好云臺。

④將激光測距儀放置在“工”型墊片，利用4顆M4*35的十字盤頭螺釘將激光測距儀與“工”型墊片固定，調整激光測距儀的位置，盡量保證其水平。

⑤利用全站儀在被測橋墩上找到與激光測距儀同高度的監測點。選擇的監測點盡量保持與激光測距儀安裝點正對立。

⑥用12V開關電源給激光測距儀供電，信號線通過串口連接到電腦上，打開串口調試軟件，輸入采集命令，調節云臺使激光測距儀的激光點照射在監測點上，擰緊云臺的調節旋鈕，確保激光測距儀位置不會移動。

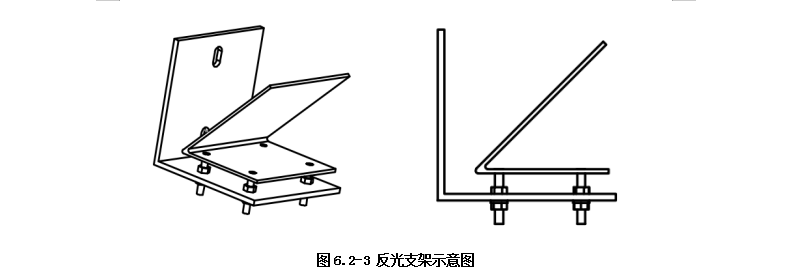

⑦將反射托板支架放置在橋墩監測點處，微調反射托板支架位置，使激光點照射在反射托板支架兩個安裝孔中間區域，再利用記號筆標記出反射托板支架上兩個安裝孔，然后用膨脹螺栓將反射托板支架與橋墩固定。如下圖所示：

⑧最后，將保護罩與支架固定一起。連接完成后，給設備上電，將集線器或數據采集系統V1.0輸出的RS485通過UT850線連接至電腦，利用串口調試軟件采集傳感器數據，確保每個傳感器都能被采集到。
