一、設備簡介

1.1系統原理

智能壓實終端的主要設備包括 MC100北斗智能接收機、數據傳輸單元（data transfer unit，簡稱DTU）、壓實及振動監測裝置、集成控制器及供電電源等。通過GNSS接收機實時跟蹤定位壓路機的空間三維坐標，同時安裝在振動輪上的壓實及振動監測裝置自動采集并計算壓路機振動頻率和實時監測指標，然后與壓路機的坐標信息經集成控制器融合后，通過DTU經GPRS網絡傳送至遠程數據庫服務器中，遠程服務器中的云計算中心將定位數據和振動傳感器數據分析解算出碾壓遍數、振動遍數、碾壓層厚等施工質量數據，用戶可以隨時通過瀏覽器查看現場施工情況。

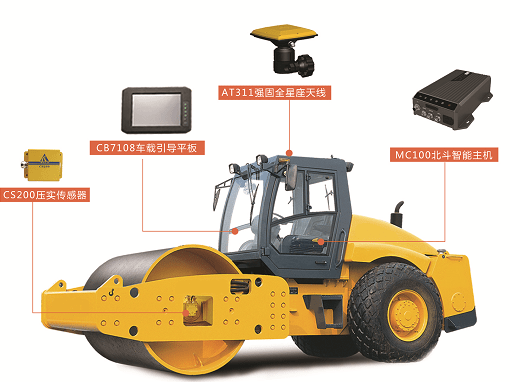

圖1-1設備硬件

1.2硬件參數

1.2.1 MC100北斗智能接收機

表 1-1 接收機參數

產品參數

GPS

同步L1 C/A、L2E、L2C、L5

GLONASS

同步L1 C/A、L1 P、L2 C/A和L2 P

BDS(北斗)

同步B1、B2、B3

SBAS

同步L1 C/A、L5

GIOVE-A

同步L1 BOC、E5A、E5B和E5AltBOC

GIOVE-B

同步L1 CBOC、E5A、E5B和E5AltBOC

水平

±2.5 mm + 1 ppm RMS

垂直

±5 mm +1 ppm RMS

姿態精度（10米基線）

＜0.05°

初始化時間

一般 <10 seconds

初始化可靠性

一般 >99.9%

通訊指標

1*USB

1*RJ45

1*CAN

1*RS232

支持4G全網通（選項）

支持450MHz-470MHz電臺通訊，通用華測/透明/TT450（天寶）協議

差分支持RTCM3.2(北斗支持),RTCM3.0,RTCM2.x，CMRx,CMR+,CMR差分格式

支持WIFI遠程操作

內置LINUX操作系統，可編程

物理指標

工作溫度

-40 到 65度

存儲溫度

-40 到80 度

防水防塵

防水防塵等級 IP65

濕度

100%無冷凝

抗震

10-400Hz 5g

電氣指標

電源電壓

9V-36V寬電壓支持

電源保護

電壓低于9V自動關機，上電自啟動

整機功耗

＜10W（全星座）

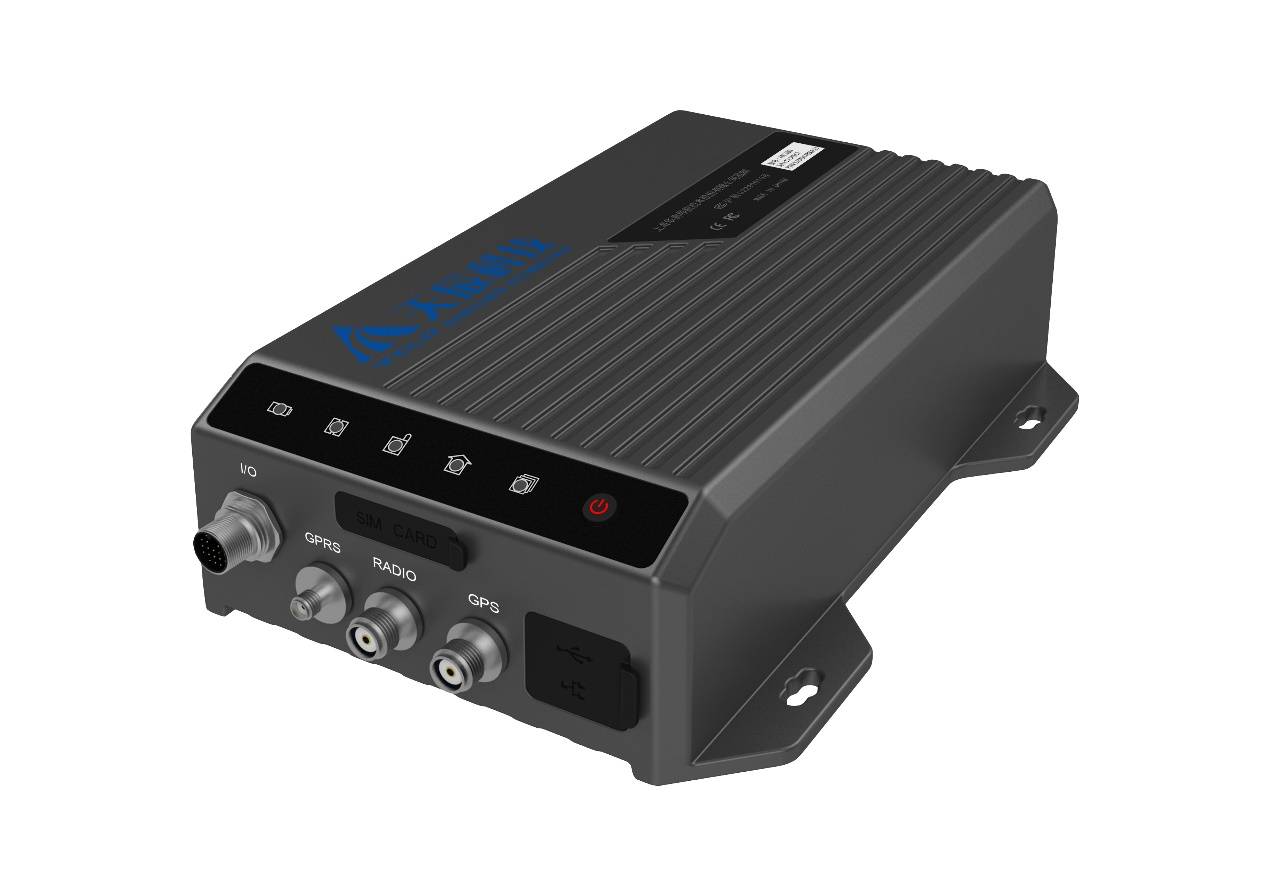

圖1-2 GNSS接收機

1.2.2 AT311強固全星座天線

表 1-2 AT311強固全星座天線參數

產品參數

輸入電壓

3-8VDC

外殼

鋁鎂合金

安裝接口

5/8’’接口、快速釋放器

接頭

N6頭、TNC頭

抗沖擊

20G 11ms 50cycles 1Hz,50G 6ms 3cycles 1Hz

抗震

4-250Hz隨機方向5G加速度，持續30min

工作溫度

-25°~75°

工作頻率

BDS B1/B2/B3,GPS L1/L2/L3,GLONSS G1/G2，GALILEO E1/E5a/E5b,SBAS

防塵防水等級

IEC IP68防護等級

防雷

具備防浪涌功能

鹽霧

MIL-810F

圖1-3 定位天線

1.2.3 壓實引導平板

表 1-3 壓實平板參數

產品參數

CPU

Intel Atom N2600 1.6G 雙核處理器

芯片組

Intel NM10

內存

板載 DDR3 2GB 800MHz/4GB（可選）

IO接口

USB

2*USB Type A

串口

2*RS232 DB9

LAN

2*GbE RJ45

可選

2*CAN bus VIA TB528CAN2

存儲

HDD

1*2.5″ SATA 2

顯示

顯示屏

10.1″ TFT-LCD

最大分辨率

1280*800

最大顏色

256K

最大亮度

600cd/m2

可視角度

160/160

電源

電源輸入

9-36V

最大功耗

11W

結構

材質

美鋁合金外殼及前面板

IP級別

IP65

安裝座

VESA 100*100

尺寸

285mm*189mm*48.9

重量

2.1KG

環境

操作溫度

-20℃ ~ 75℃

儲存溫度

-40℃ ~ 85℃

儲存濕度

10-90%@40℃

認證

CE/FCC Class A/UL

操作系統

Windows XP Embedded

Windows 7 32-bit pro for Embedded

Windows Embedded standard 7 32-bit

圖1-4 壓實平板

1.2.4 振動傳感器

表 1-4振動傳感器參數

產品參數

硬件平臺

SOC芯片

CAN

CAN接口

輸入電壓

額定12V DC輸入，支持輸入電壓范圍：6.5V~36V

過壓保護

過壓保護點38V

防電源反接

支持

浪涌保護

浪涌保護：選用公司標準電路

整機功耗

≤3W

高溫高濕存儲規格

高溫高濕存貯要求：80℃， 95％，96H

交變濕熱規格

交變濕熱要求：25℃～55℃，95%RH，2*24H

工作溫度規格

工作溫度要求：-25℃～+75℃，高溫48H，低溫48H

工作濕度規格

工作濕度要求：5% ~ 95%

工作溫循規格

工作溫循要求：-25℃～+75℃，溫變步進不小于3℃/min，極值穩定3H，溫循時間72H

工作海拔規格

低氣壓（海拔）：

-60m～1800m（正常工作溫度范圍）；

1800m～5000m之間，每升高300m，高溫工作溫度規格降低1℃，低溫規格不變；

器件溫度規格

關鍵器件滿足器件規格要求。溫升測試。

生產溫循規格

高溫老化，按照工業通用規范。

工作振動規格

工作振動要求：

10-400 Hz：5Grms正弦振動

圖1-5 振動傳感器
