強PDS300樁機智能監測系統

1、系統概述

   通過采用北斗衛星定位技術、IOT、云計算、大數據等手段，機械加裝物聯網傳感設備的方法。解決樁基施工過程中放樣費時費力、現場環境干擾大、施工質量、進度把控難、質量追溯復雜等問題。

系統功能如下：

（1）厘米級定位夯錘和機身的水平位置、高程及方向（水平精度 0.8cm+1ppm 、高程精度1.5cm+1ppm）。

（2）實時采集厘米級成樁深度、沉管時間、成樁時間、沉樁電流、持力層電流、樁塔傾斜度、反插次數、碎石灌入量、充盈系數、留振。

（3）顯示能夠中英文切換。

2、系統原理

（1）數據收集：在樁基施工機械（柴油錘擊打樁機、管樁機、旋挖鉆機、長螺旋樁機）上加裝不同傳感設備，通過有獨立計算功能的中央控制器收集傳感器設備數據，通過GPRS網絡傳輸至云端計算中心，經過對數據分析處理，以簡介易懂的圖表反饋至客戶端，實現遠程控制。

（2）設備定位：在設備上安裝定位天線，接收北斗衛星信號。配合地面基站基站差分信息傳輸達到精準定位的目的。解放測量人力資源、工序順暢銜接、提高工作效率。

圖-系統結構圖

3、系統介紹

通過后臺統計，可實時查看成樁數據，能直觀反映出施工進度。

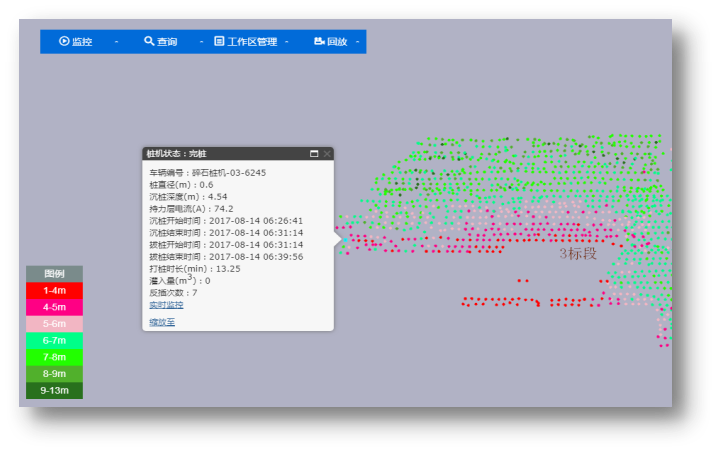

圖-系統后臺展示

4、系統特點

（1）成樁全過程監測，改變傳統結果檢測方式。

（2）成樁過程多方位監測，以最全面、真實的數據為質量控制提供支撐。

（3）實現施工數據的精準回溯。

（4）現場實時報警，根據客戶標準提供平臺報警。

（5）自動分析潛在問題樁，為質量檢測提供參考。

（6）為BIM平臺提供數據支持。

（7）無需人員值守，自動采集數據并上傳，不影響正常施工。

（8）全程無需人員介入，最大限度降低人為干擾導致的數據偏差。

（9）全程實現自動化、智能化。

（10）系統可根據需求定制工作統計報表及分析報告。

（11）安裝簡單無需焊接，安裝過程1小時以內。

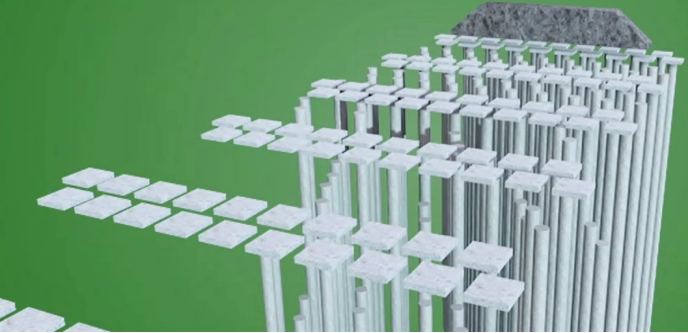

圖-BIM集成后效果展示

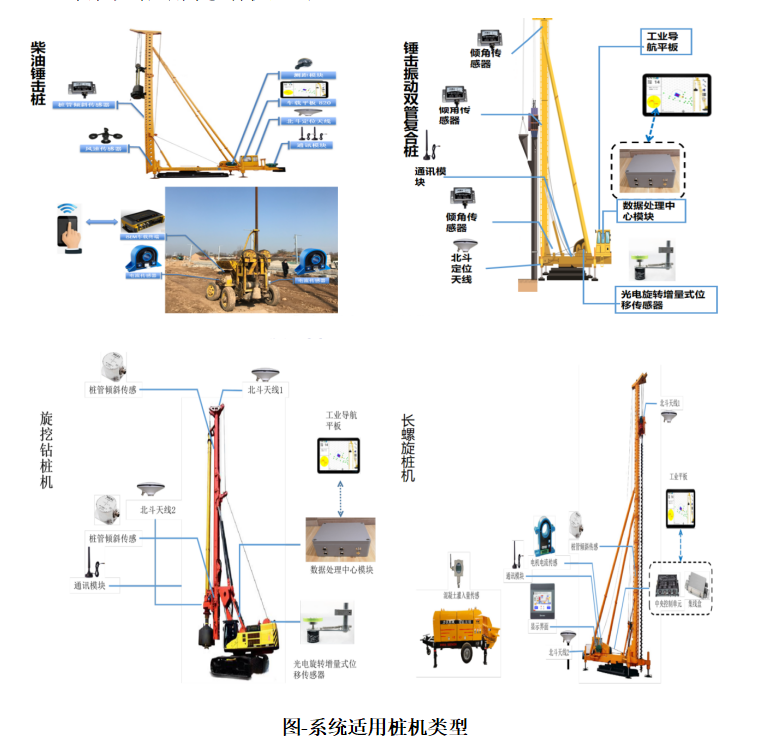

本系統可應用于多種樁基礎施工：
