路面攤鋪壓實質量管控系統

1、系統介紹

路面攤鋪碾壓在道路工程中有著重要作用，路面壓實速度、溫度、遍數、機械轉換，攤鋪溫度、速度決定著路面施工質量。但在現場施工中，由于現場工作面大、工藝轉換復雜、施工人員水平參差不齊、外界環境影響因素大等問題造成路基壓實作業管理難度度，壓實質量在施工過程中難以把控。

通過運用物聯網、北斗、5G、云計算等新技術，對施工機械進行智慧化改造，通過協同平板和管理后臺展示獲取分析數據。提供決策依據，在施工過程中把控施工質量，出現問題及時預警及時糾偏，避免事后控制監測中由于工序不可逆造成的大面積返工問題出現。

2、功能價值

（1）現場采集數據，云端分析，將可視化云圖實時反饋至駕駛室導航平板，切實指導駕駛員機械作業。

（2）數據采集后經云端計算中心進行分析，多維度、多形式后臺展示，提供決策依據。

（3）關聯前后場施工，從攤鋪到碾壓環節初壓、復壓、終壓全過程管控，不遺漏任何一到工序，全方位關聯分析，數據分析更可靠。

（4）數據實時上傳云端存儲，數據可溯源，數據可分類查詢并按定制化表格導出，免去大量內業資料，為后續交工乃至運營時出現的問題提供原始數據支撐。

3、系統展示

（1）系統組成

通過對機械智慧化改造，將施工數據上傳至云端進行計算、分析，最后通過可視化圖像將數據在移動端、PC端進、駕駛室導航平板進行行反饋。

車輛智慧化改造要求：

①安裝便捷迅速，不影響施工。

②安裝牢固美觀，不破壞車身。

③取電安全，有過電保護，不影響車輛用電，不損傷電池。

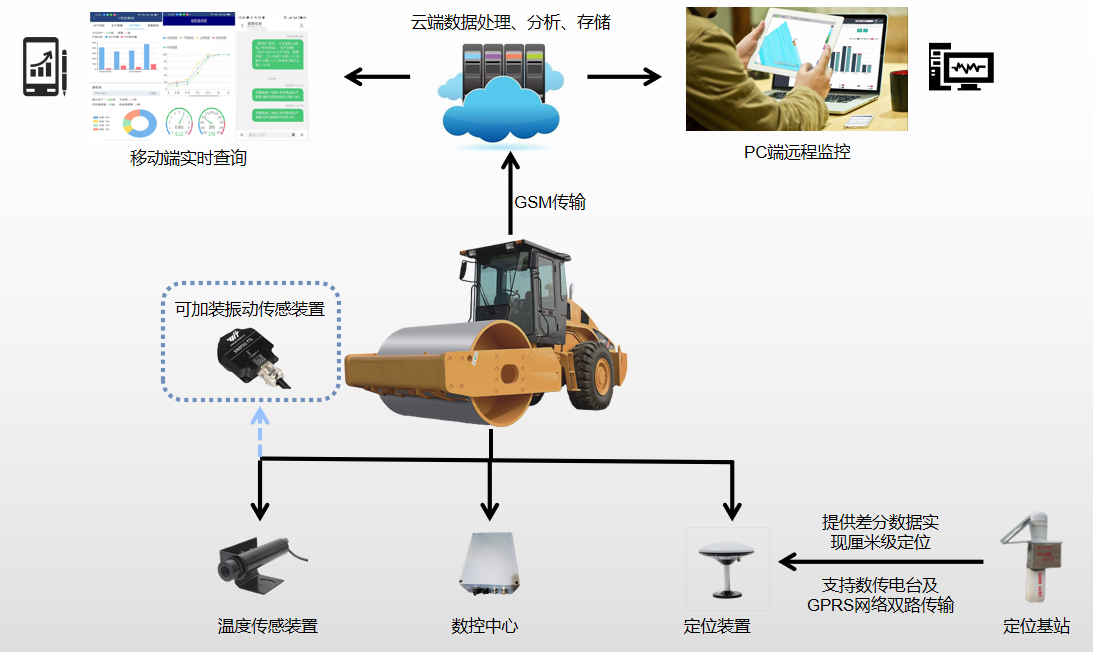

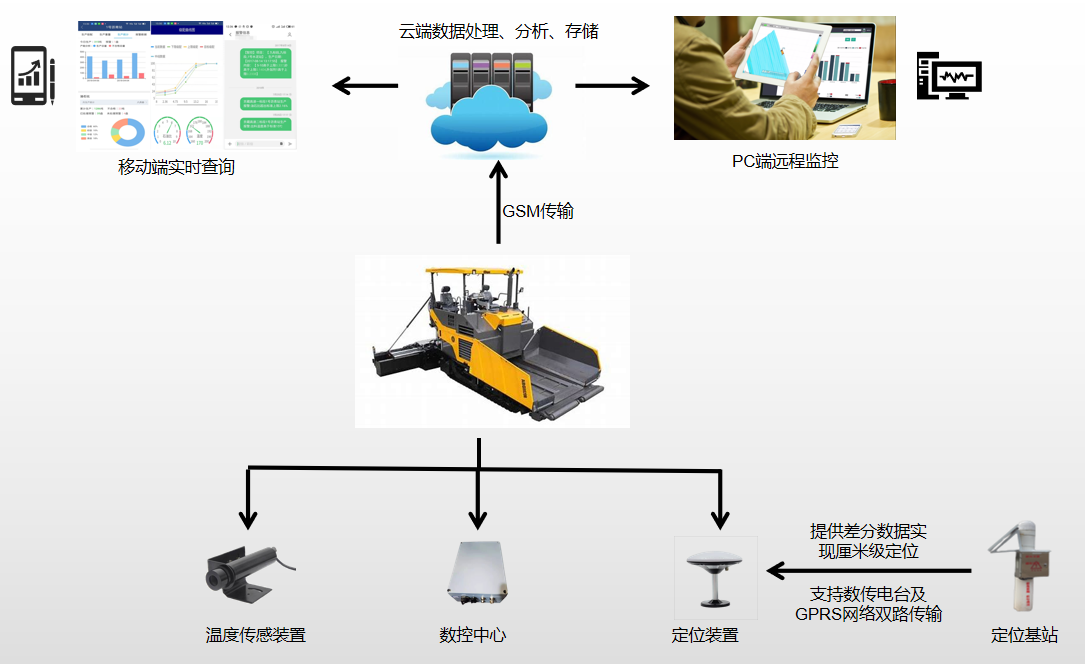

圖-智能壓實、攤鋪系統結構組成

（2）軟件展示

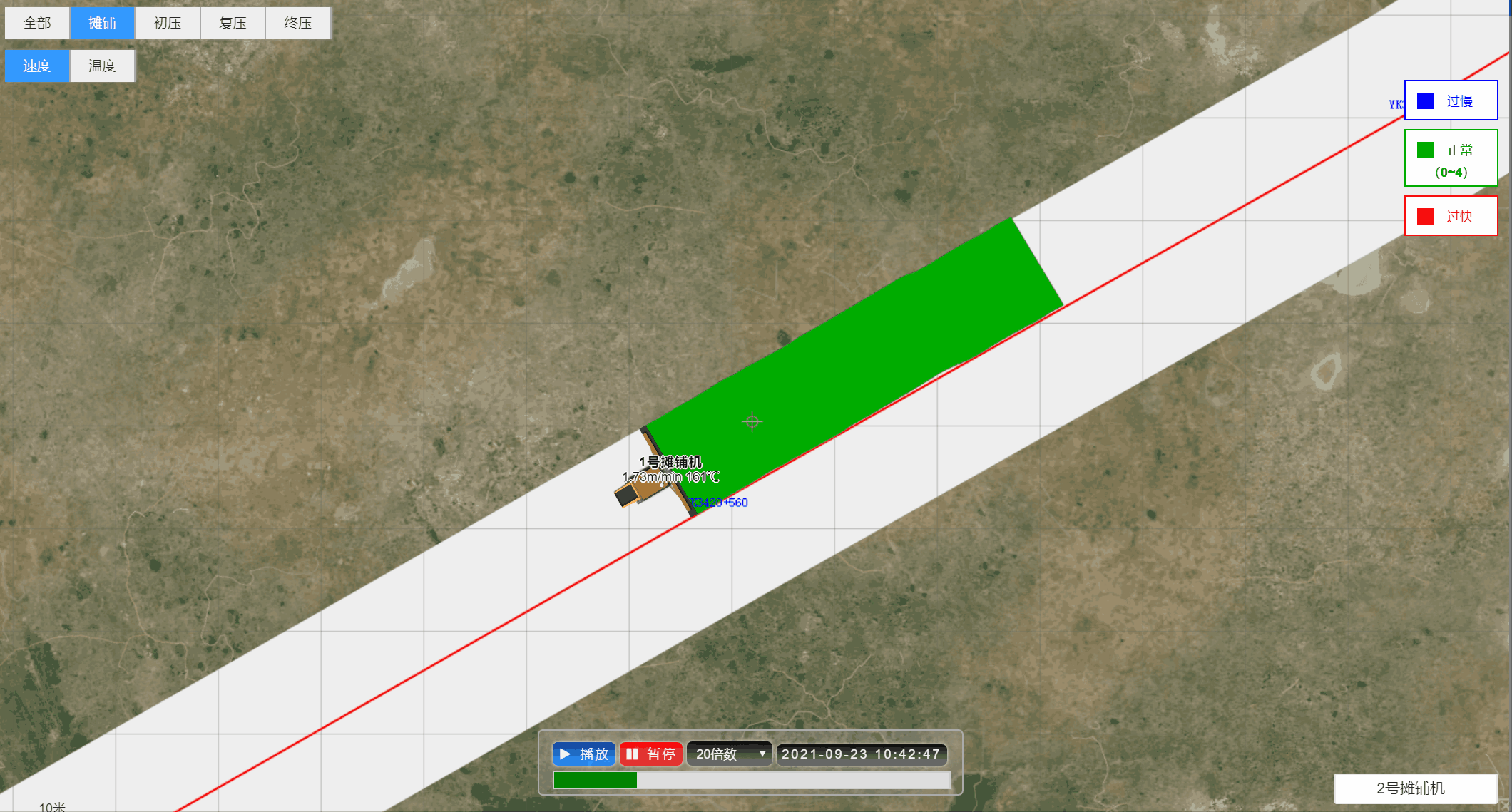

圖-路面攤鋪速度云圖

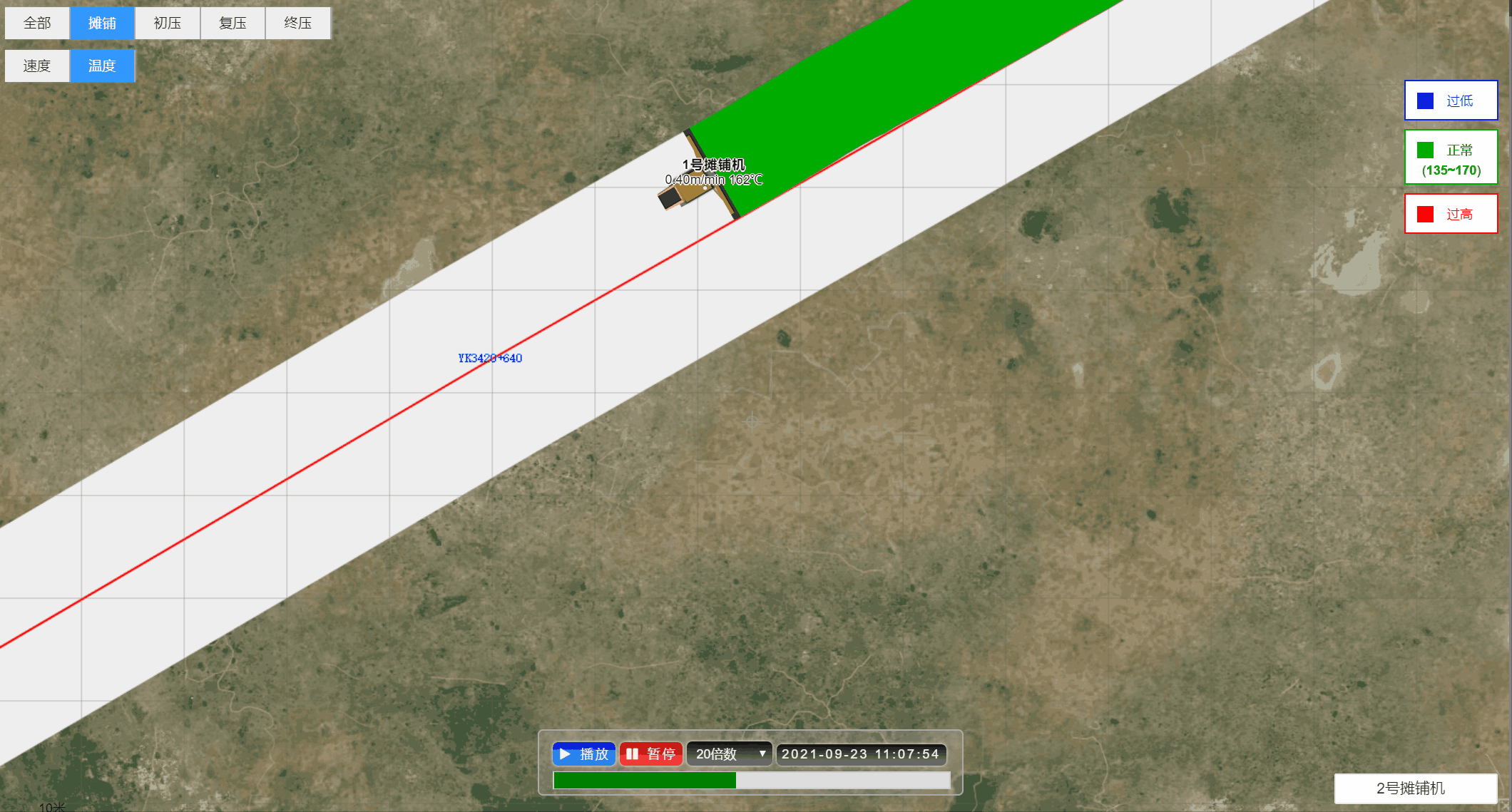

圖-路面攤鋪溫度云圖

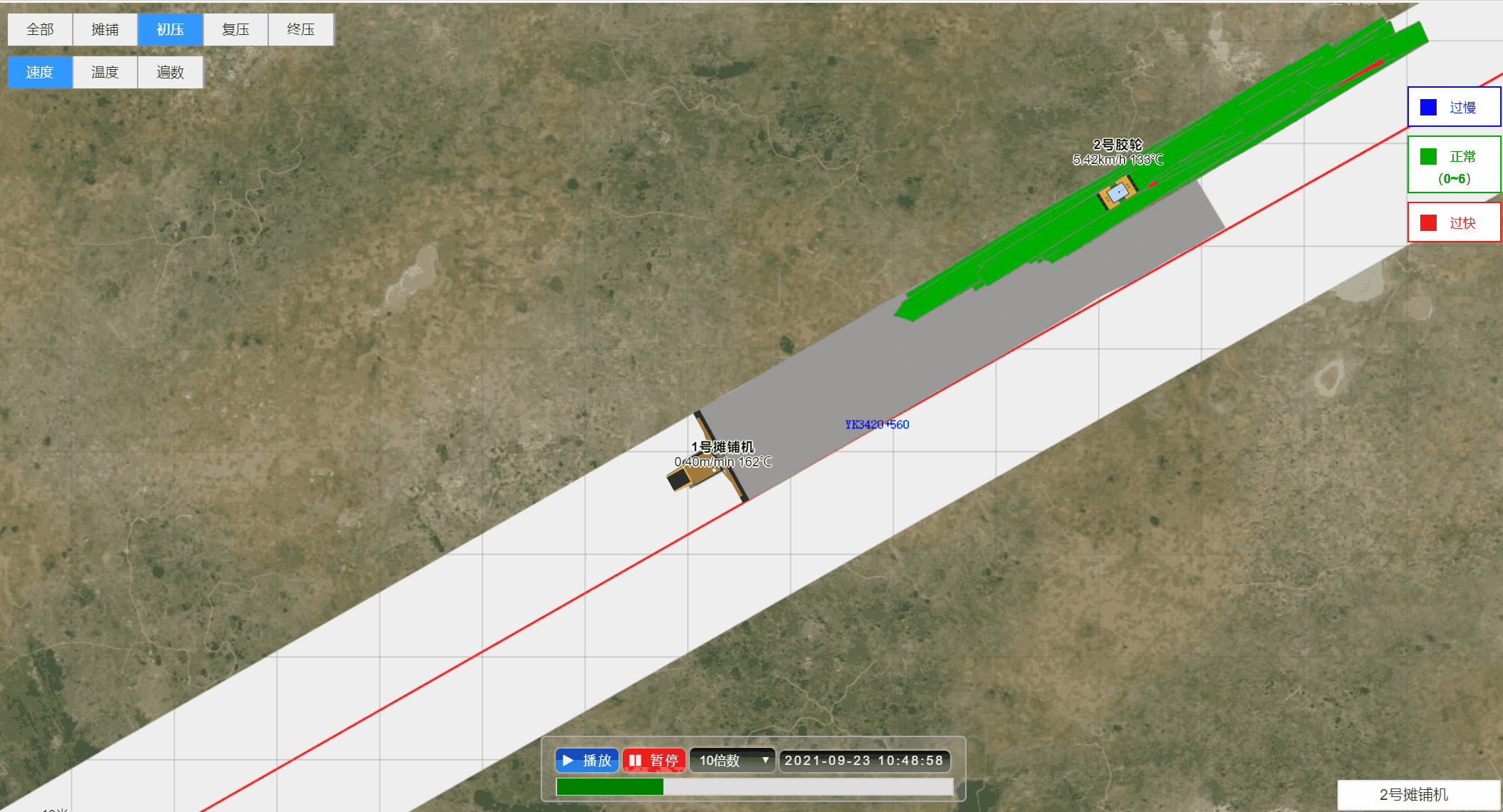

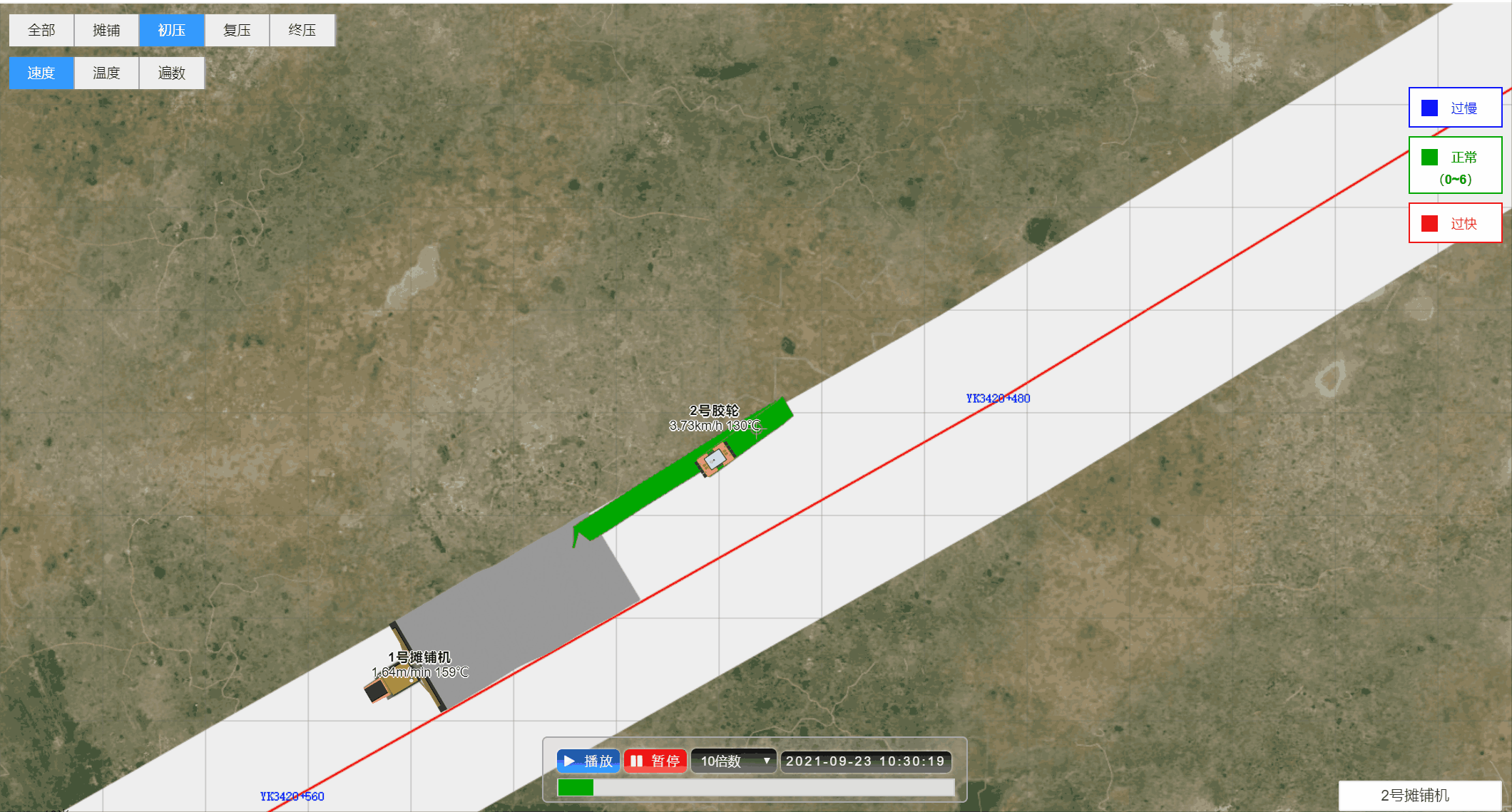

圖-路面壓實速度云圖

圖-路面壓實溫度云圖

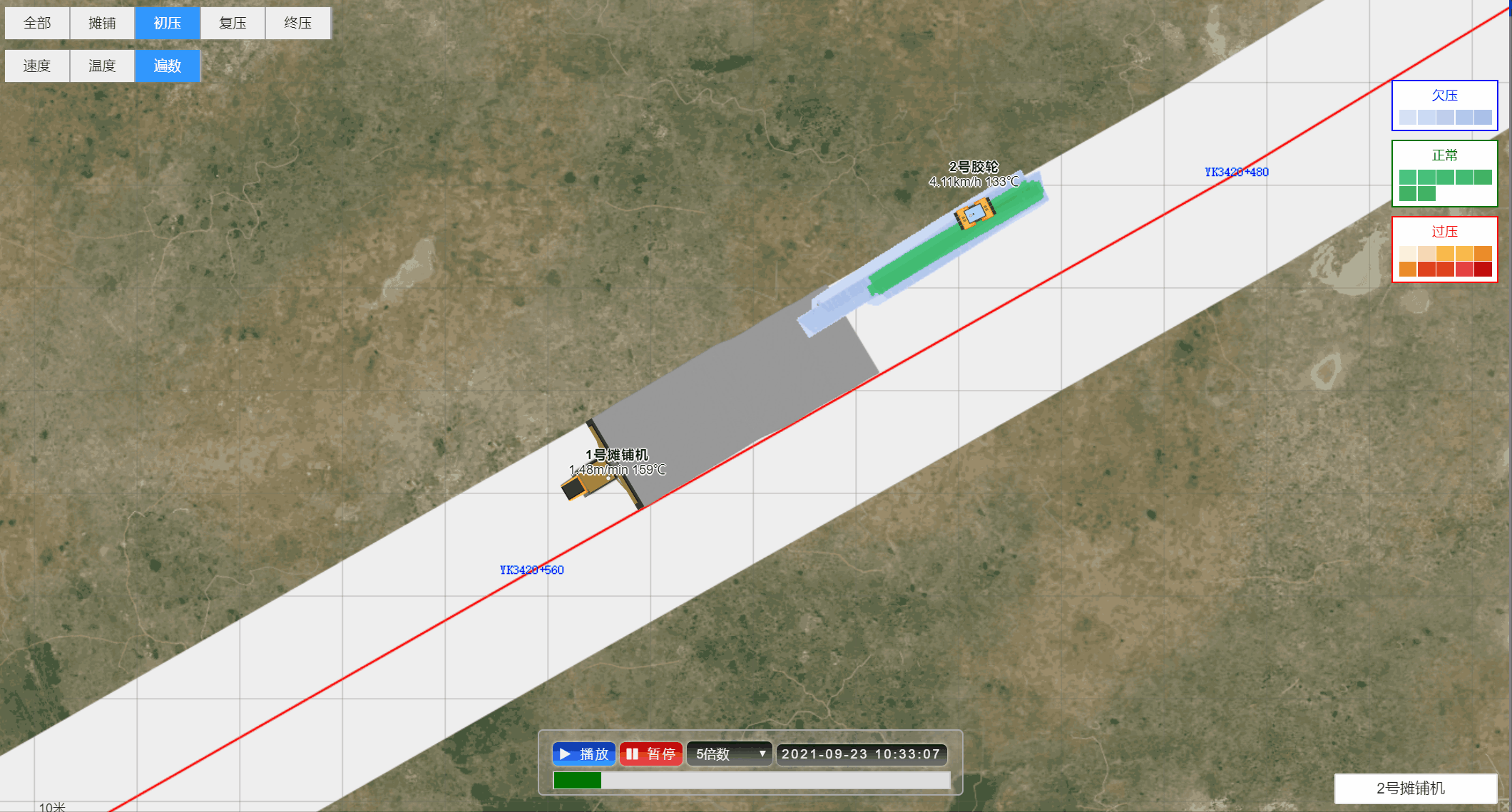

圖-路面壓實遍數云圖

通過查看碾壓走勢圖，能了解當下壓實速度和溫度變化趨勢，以便提醒現場加強質量管控

圖-壓實質量分析

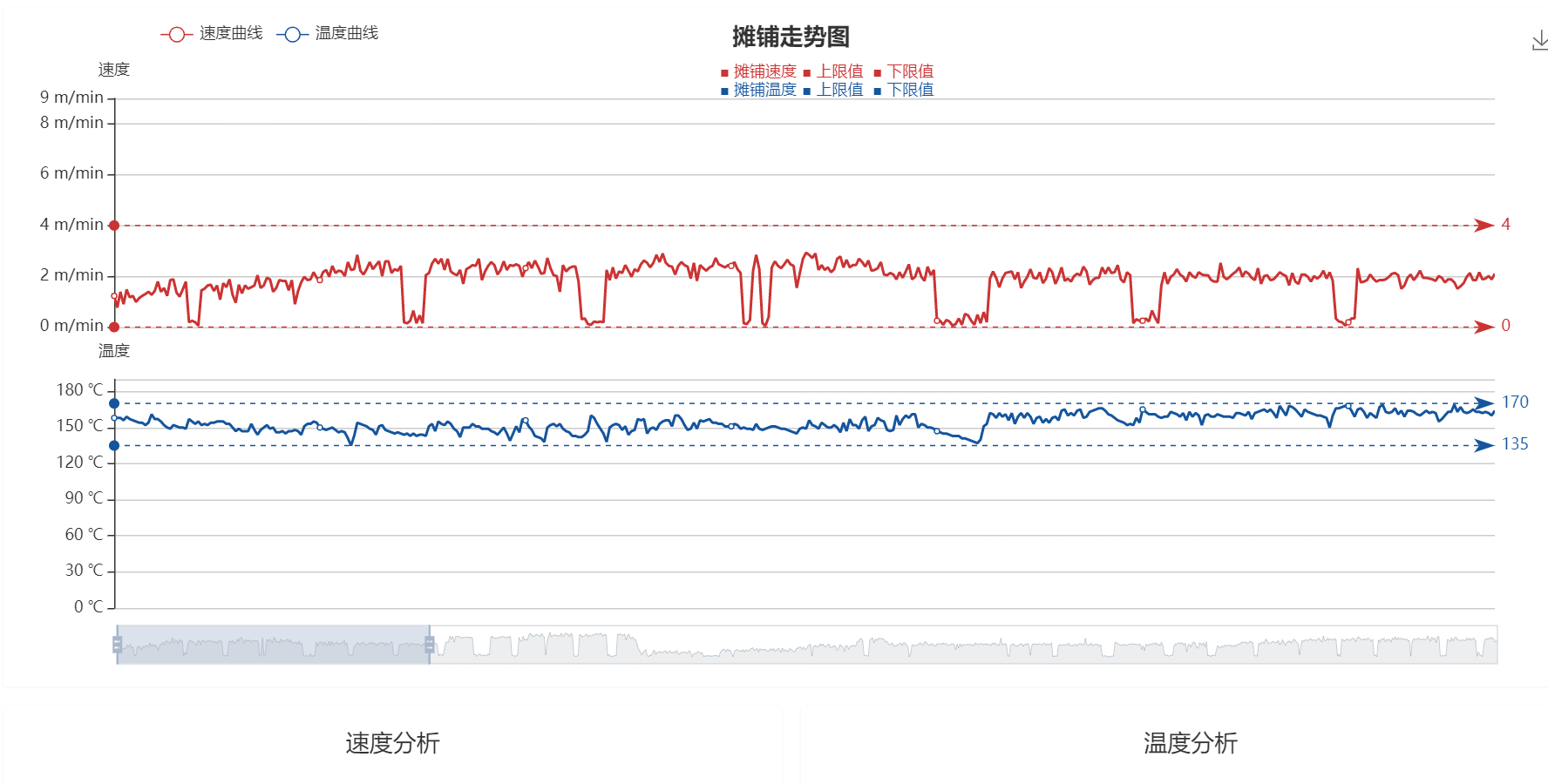

通過查看攤鋪走勢圖，能了解當下攤鋪速度和溫度變化趨勢，以便提醒現場加強質量管控

圖-攤鋪質量分析

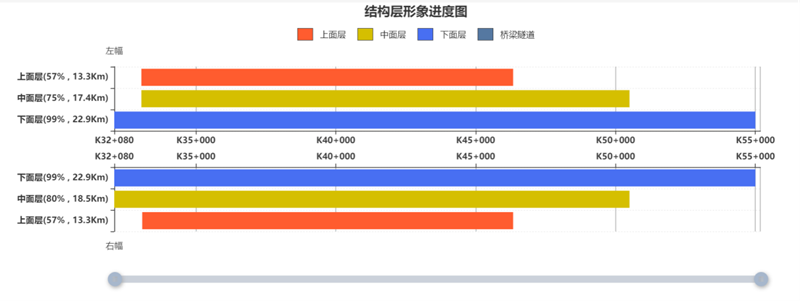

圖-通過收集的壓實數據自動生成形象進度圖

4、系統特點

（1）精準定位

地面衛星基準站系統作為固定站實時為車輛定位模塊提供RTK差分數據，保障定位精準度(厘米級)。基站和定位模塊之間差分數據傳輸支持GPRS和數傳電臺雙路傳輸。不受外界網絡環境影響。

圖-RTK數據差分技術示意圖

（2）機械協同作業

實時同步其他機械施工數據，駕駛員通過導航協同平板可直觀反應出現場所有機械攤鋪壓實情況，避免過壓、漏壓情況出現。

圖-機械協同示意圖

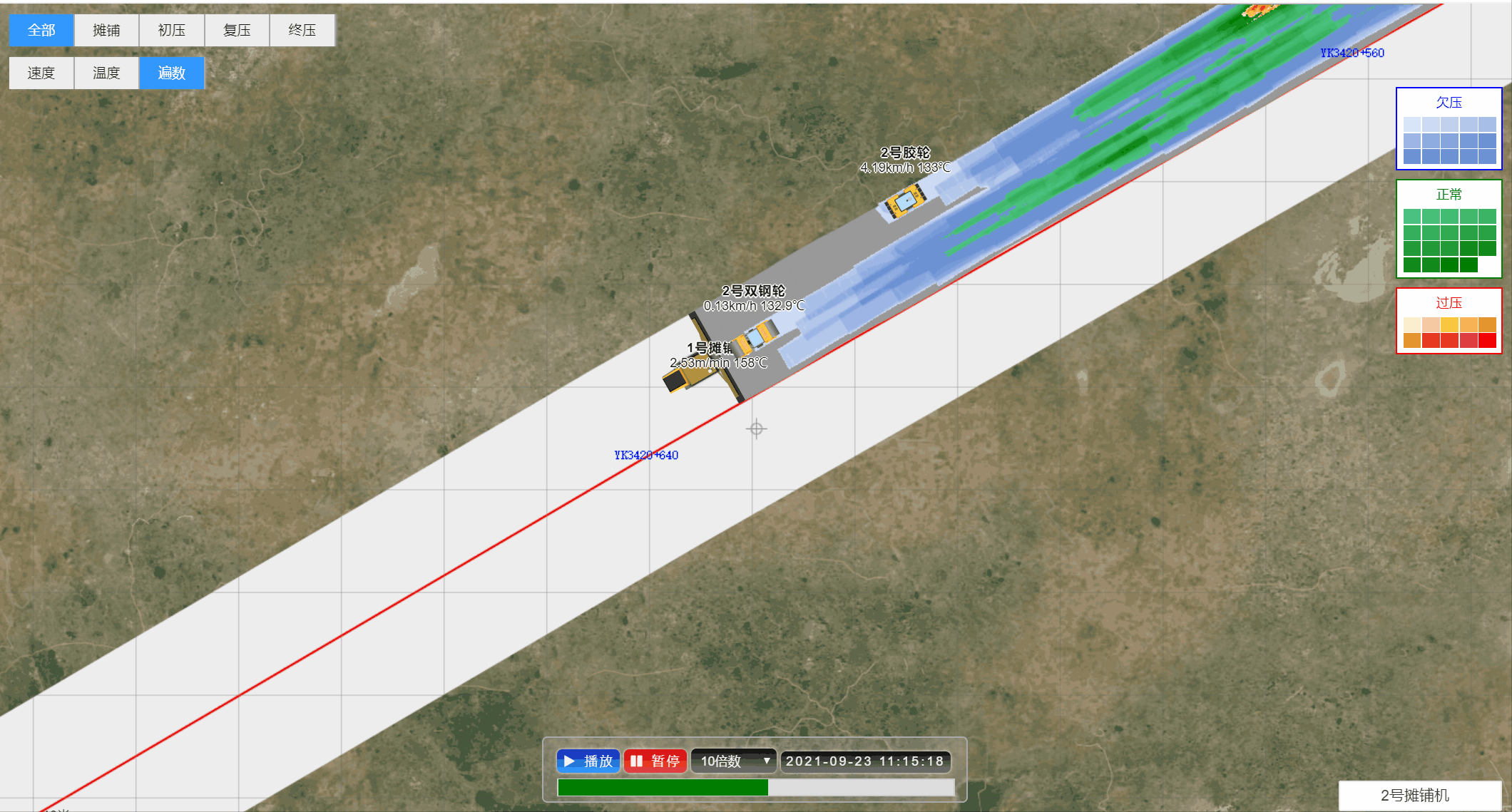

圖-機械協同作業云圖

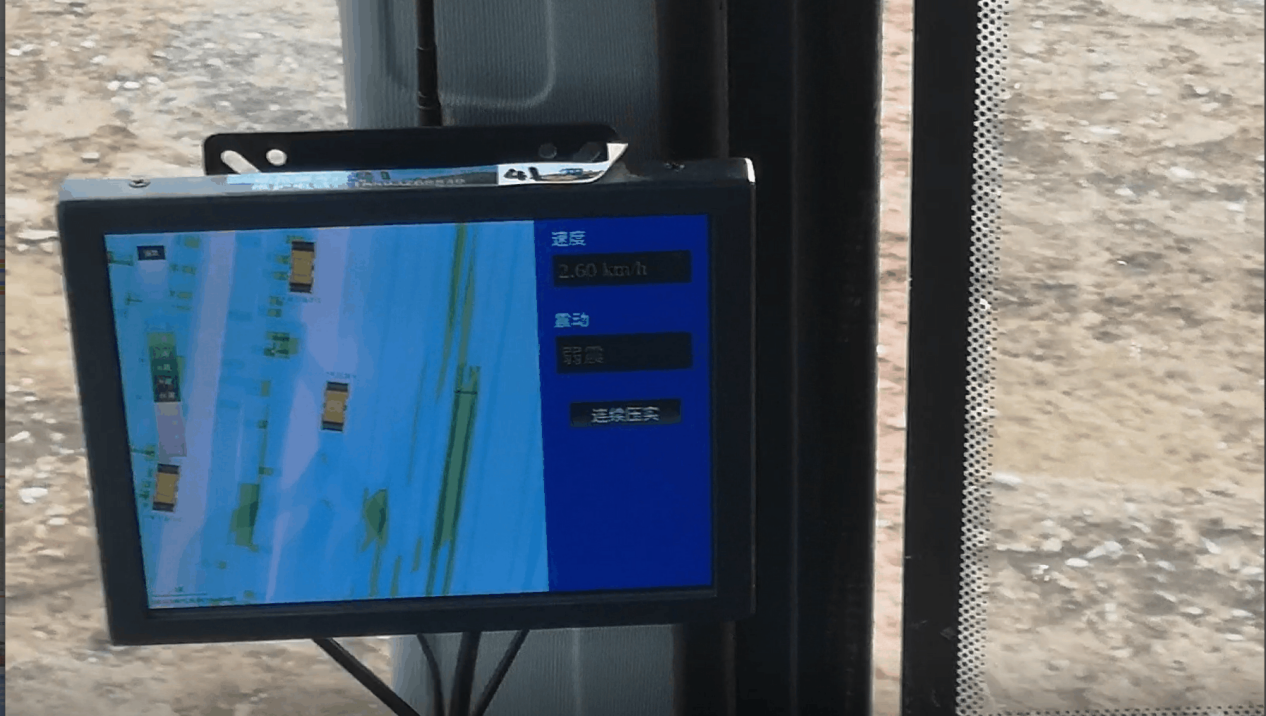

圖-現場協同導航平板

（3）可擴展性

①障礙物雷達監測

車載探測雷達及影像系統解決了操作手多有視覺盲區，危險情況不易察覺的問題，影像+聲音報警及時提示障礙物信息，減少安全事故的發生。

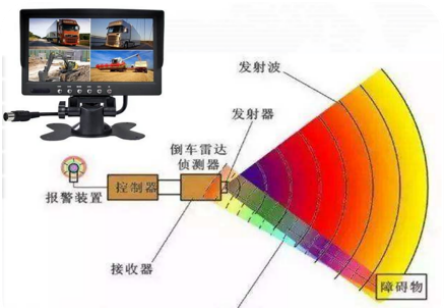

圖-雷達監測示意圖

②超速報警警示器

針對施工預警情況，通過安裝于壓路機的聲光報警系統實時聲光報警更利于操作手感知。

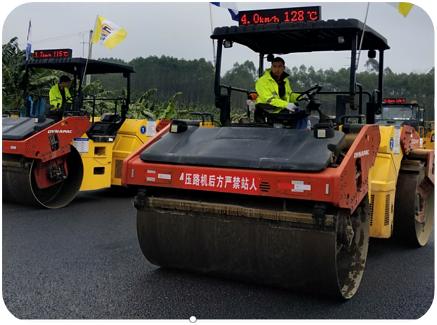

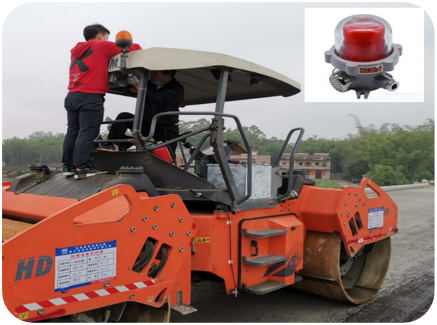

圖-現場機械安裝聲光報警系統

③LED施工數據實時展示

施工車輛車頂安裝LED數據大屏，實時將施工數據展示出來，現場管理人員“抬頭”即可看到施工數據，極大程度的方便了現場管理。

圖-LED施工數據展示

④現場氣象環境數據采集系統

通過在攤鋪機上安裝車載氣象站，實時監測施工現場氣象數據。

既能給管理者實時的現場氣象數據展示，又能把環境數據作為施工質量分析的數據支撐。

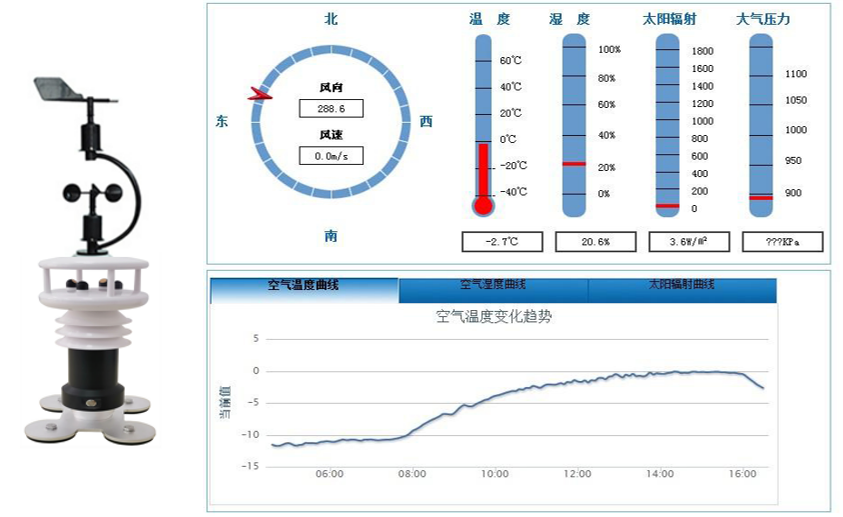

圖-車載氣象站及后臺氣象數據分析

?
